Нефтеуловитель УБОС для очистки поверхностных сточных вод

Установка безреагентной очистки стоков (УБОС) — моноблочное оборудование для очистки производственно-дождевых сточных вод от нефтепродуктов и взвешенных веществ до нормативов сброса в канализацию или водные объекты.

Производительность: 10 л/с | Рабочий объем: 19,6 м³ | Материал корпуса: сталь 09Г2С, 4 мм

---

Назначение оборудования

Нефтеуловитель УБОС предназначен для очистки поверхностных производственных и дождевых сточных вод от нефтепродуктов и взвешенных веществ с дальнейшим отведением очищенной воды в канализацию или водный объект.

Оборудование соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и изготавливается по ТУ 3689-002-85336246-2010.

---

Технические характеристики

Рабочее (условное) давление	0,05 МПа (0,5 кгс/см²)
Рабочая температура	+5...+45 °С
Габаритные размеры (Д×Ш×В)	6000 × 3600 × 2200 мм
Внутренний объем	19,6 м³
Масса пустого резервуара	3700 кг
Масса в рабочем состоянии	23 300 кг
Производительность	10 л/с
Материал корпуса	Сталь конструкционная, лист 4 мм, Ст. 09Г2С ГОСТ 19903-2015
Тип сварных соединений	Дуговая сварка по ГОСТ 5264-80, электрод Э46 ГОСТ 9467-75

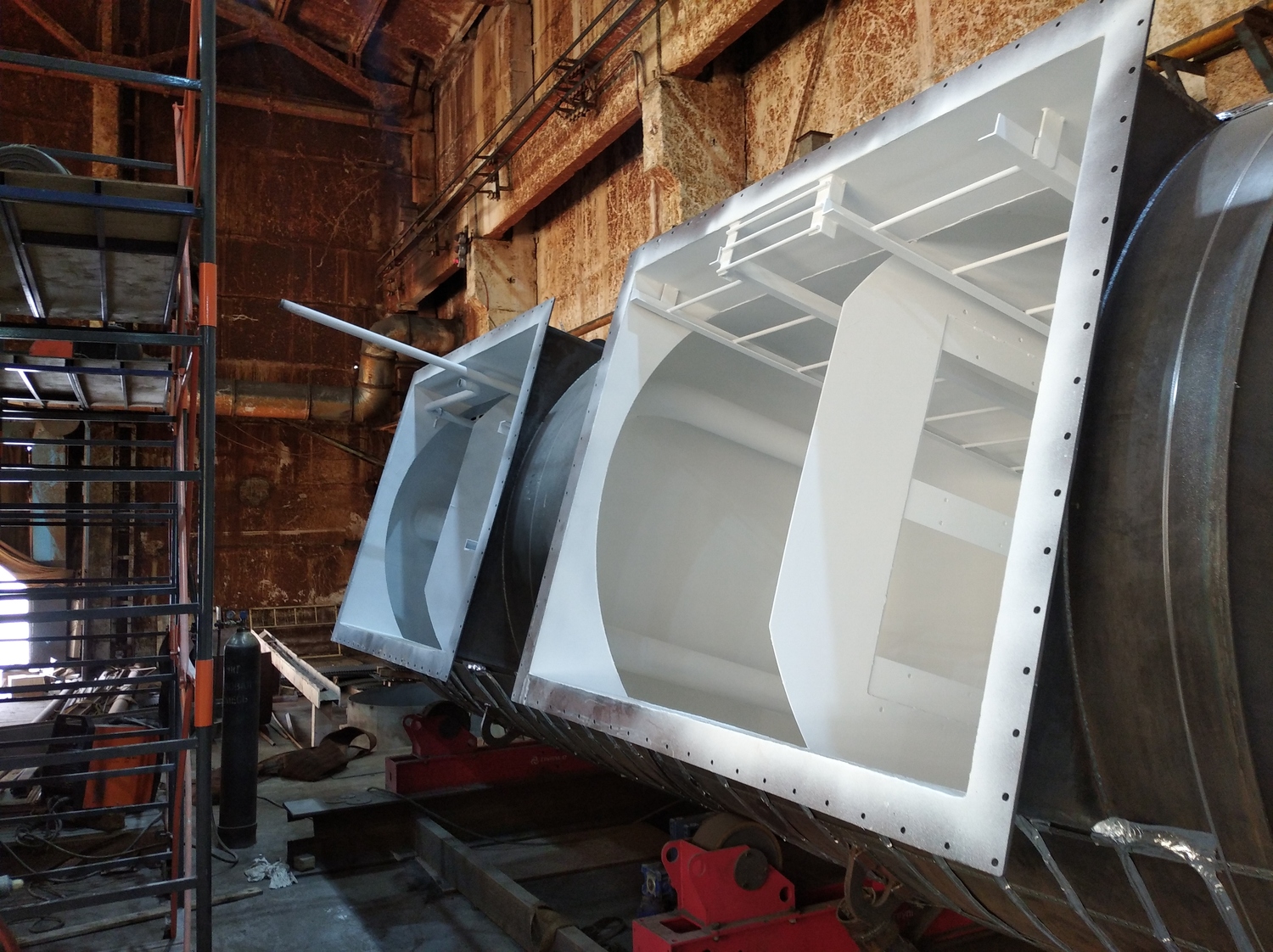

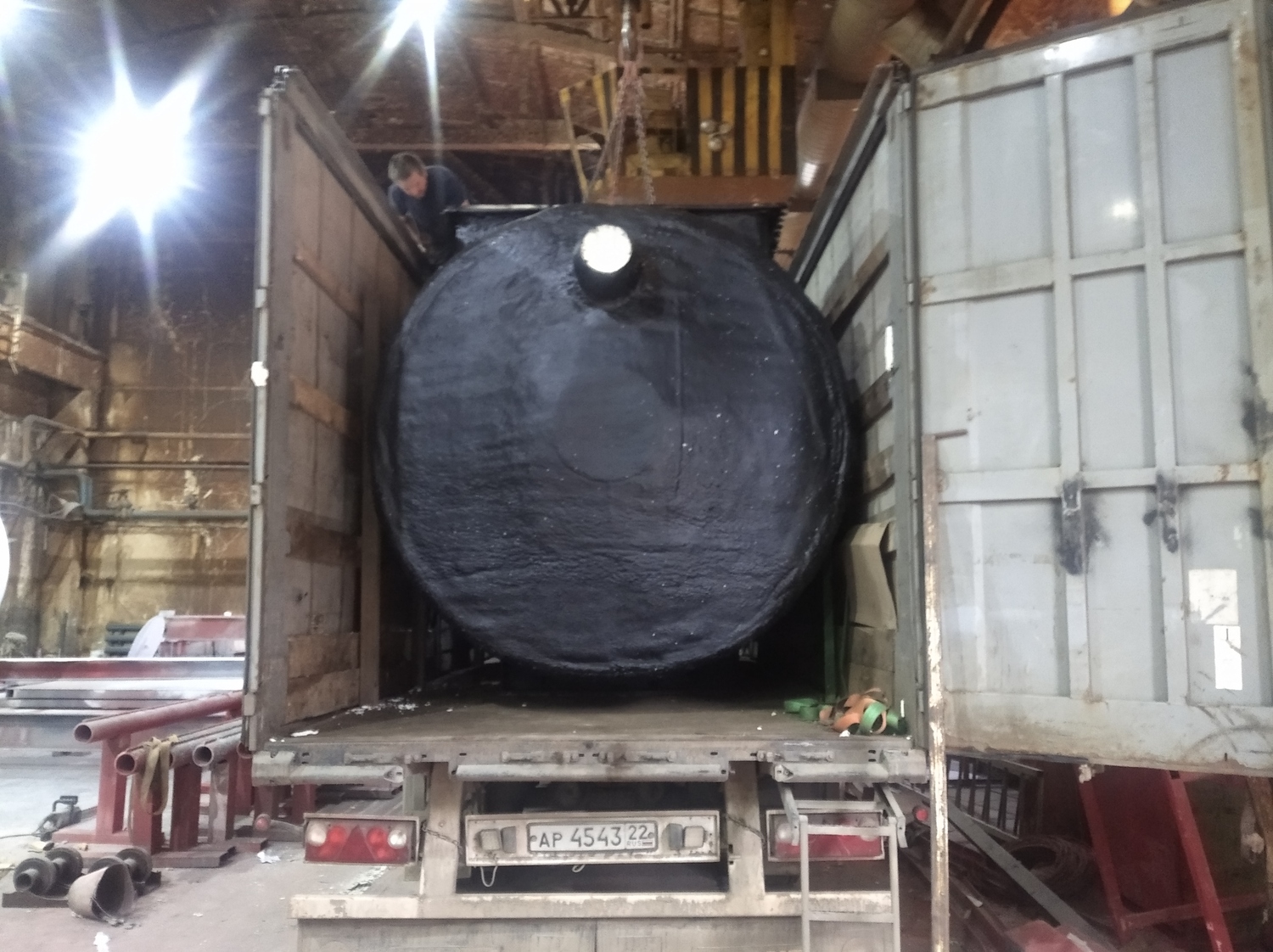

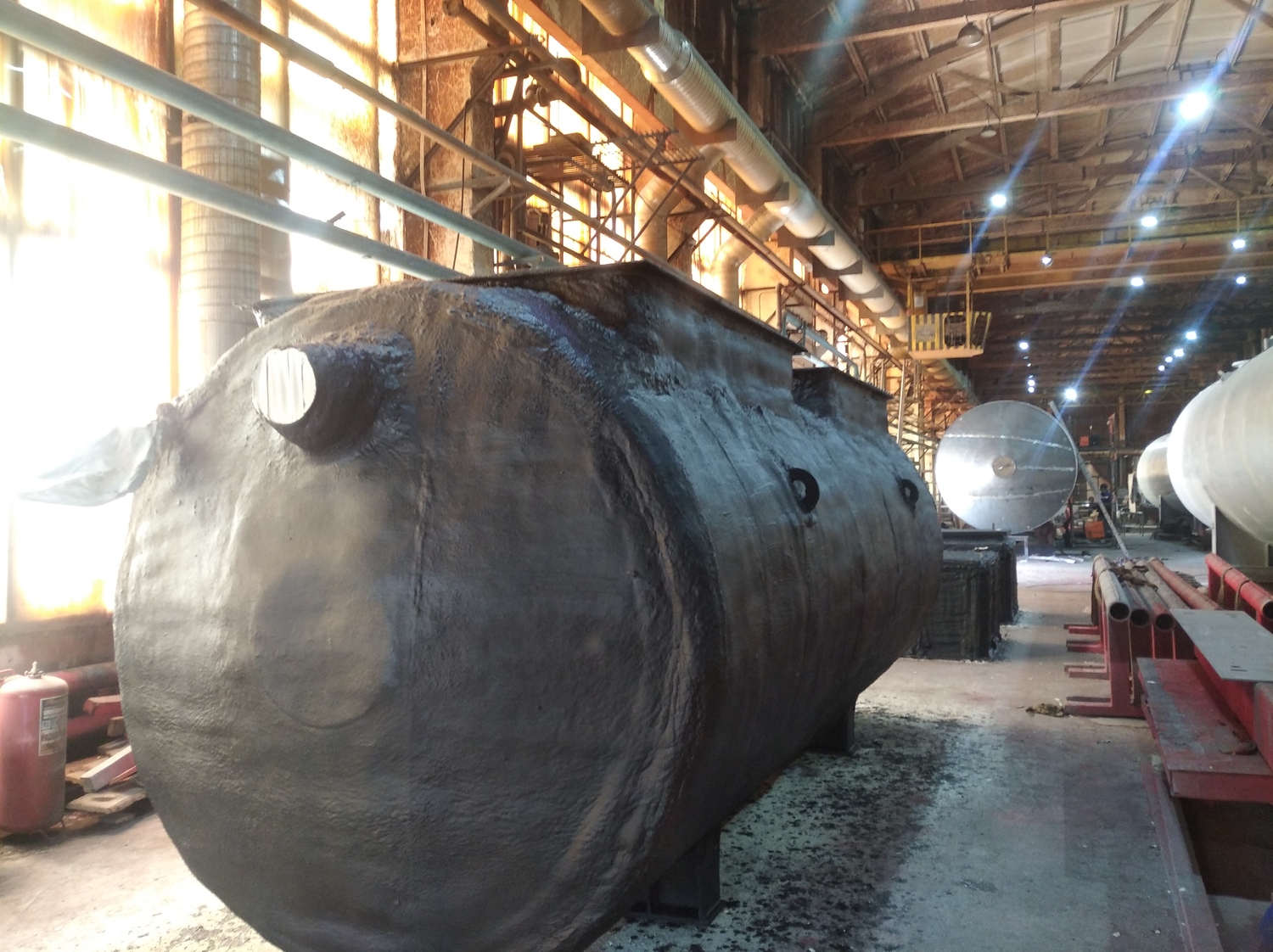

Наружное антикоррозионное покрытие	Битумно-полимерное (Bitumast) + рулонный материал «Бикрост КС», толщина 3,0 мм
Теплоизоляция (опционально)	Пенополиуретан / Минеральная вата (по требованию заказчика)

---

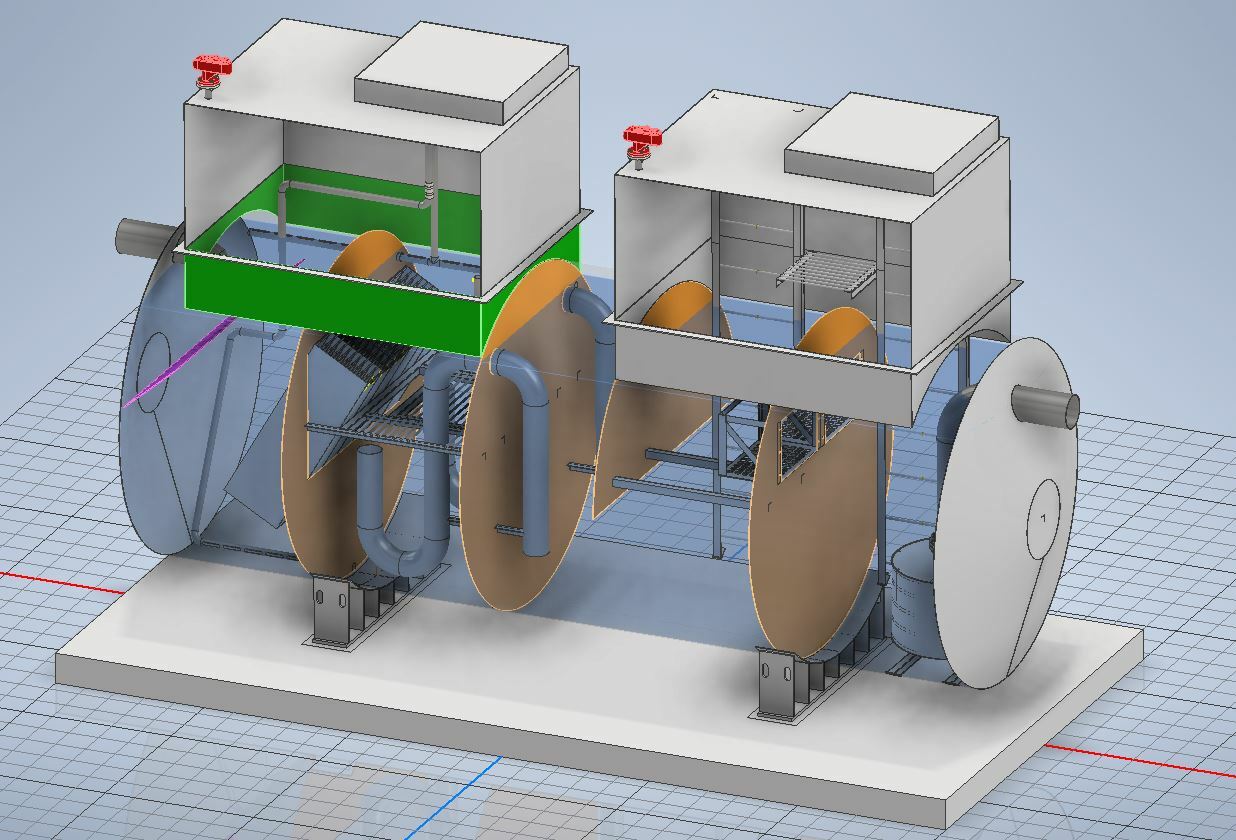

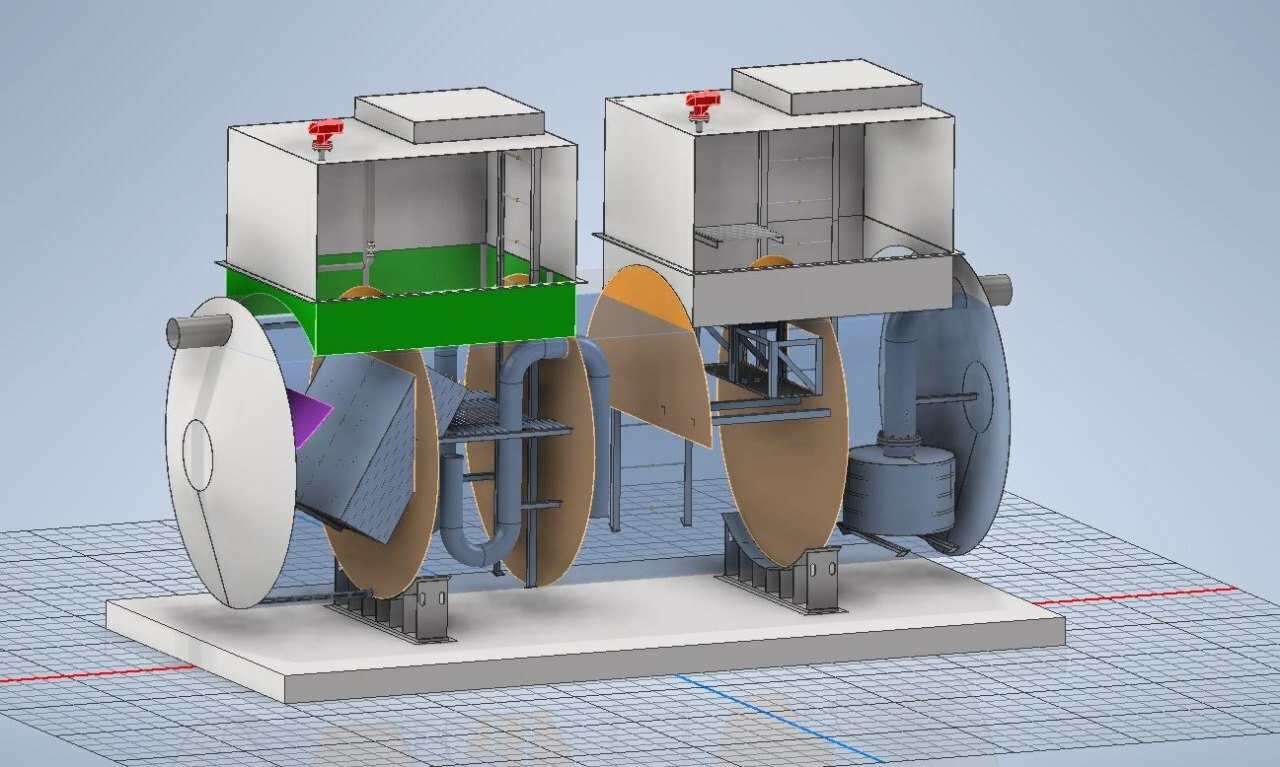

Принцип работы: четырехступенчатая очистка

Очистка производственно-дождевых сточных вод производится в едином моноблоке в четыре последовательные стадии:

Секция 1. Сифон переливной — нефтеулавливающее устройство

• Первичная очистка стоков от нефтепродуктов и взвешенных веществ
• Задержка и агломерация мелкодисперсных частиц нефтепродуктов
• Стабилизация взвешенного слоя за счет открытой дыхательной трубки

Секция 2. Блоки сепараторы тонкослойного отстаивания

• Площадь осаждения блока — 15 м²
• Удаление взвешенных веществ за счет осаждения и сползания осадка по наклонным пластинам
• Всплытие и удаление нефтепродуктов за пределы блока

Секция 3. Коалисцентно-осаждающий блок

• Форма пластин — синусоидальная объемная решетка
• Площадь осаждения блока — 30 м²
• Глубокая очистка за счет трехмерного распределения потока

Секция 4. Фильтр тонкой сорбционной очистки

• Фильтрующий материал — углеволокно «Бусофит»
• Фактическая площадь фильтрации — 1,2 м²
• Гарантированная доочистка до нормативов сброса в водный объект

---

Система электрического обогрева (опция)

Система предназначена для поддержания температуры рабочей среды не ниже +5 °С в холодный период года и предотвращения замерзания сточных вод. Система не предназначена для разогрева холодного продукта, только для поддержания температуры.

Технические характеристики системы обогрева

Обозначение системы	АП-251210_12-ММ-ЭМ
Обозначение шкафа управления	ШУЭО-6.3-Т111Н-251210/12-ММ
Номинальное напряжение	230 В, 50 Гц
Расчетная мощность (Ру)	5,60 кВт
Пиковая мощность (Рр)	16,80 кВт
Расчетный ток (Ip)	26,2 А
Тип нагревательных элементов	Саморегулирующиеся кабели
Класс защиты электросети	TN-S, УЗО IΔn=30 мА
Температура холодного пуска	не ниже +5 °С
Степень защиты шкафа	IP54

Комплектация системы обогрева

• Шкаф управления электрообогревом ШУЭО-6.3-Т111Н-251210/12-ММ — 1 шт.
• Нагревательные кабели саморегулирующиеся 230 В, 50 Гц — 1 комплект
• Датчик температуры PTC-20, диапазон -40...+85 °С — 1 шт.
• Кабель силовой бронированный ВБВнг(А)-ХЛ 3×4, L=8 м — 1 шт.
• Кабель контрольный в металлорукаве с ПВХ-изоляцией — 1 комплект
• Комплект заделки SKN для подключения нагревательных кабелей — 1 комплект
• Устройство ввода под теплоизоляцию LEK/U-AP — 1 шт.

Режим работы: автоматический. При температуре поверхности резервуара ниже +5 °С датчик включает обогрев. Допускается ручной режим через переключатель на шкафу.

---

Указания по монтажу

1. Нефтеуловитель устанавливается с обеспечением горизонтальности в котлован на железобетонную плиту толщиной не менее 200 мм.
2. На плите устанавливаются закладные элементы — 8 пластин размером 10×330×1530 мм из стали Ст09Г2С.
3. Опоры нефтеуловителя привариваются электросваркой к закладным элементам.
4. При монтаже в мокрых грунтах дополнительно закрепить резервуар бандажами (4 шт. из полосы 8×100 мм).
5. Перед засыпкой нефтеуловитель заполнить водой до рабочего уровня.
6. Обратная засыпка производится песком с проливкой водой для плотного прилегания к стенкам корпуса.
7. Необходимая высота колодца над уровнем грунта обеспечивается телескопическим колодцем (регулируемая высота 1100–2200 мм).
8. Подключение подводящей и отводящей труб Ду 200 выполнить с компенсацией температурных деформаций.

---

Эксплуатация и техническое обслуживание

Нефтеуловитель работает в автоматическом самотечном режиме и не требует постоянного обслуживающего персонала.

Периодичность технического обслуживания

№	Наименование операции	Периодичность	Примечание
1	Удаление песка и илового осадка, промывка отсеков	1 раз в 6 месяцев	С помощью илососа
2	Удаление накопившегося нефтепродукта	1 раз в 6 месяцев	С помощью илососа
3	Регенерация фильтра сорбционной очистки	Не реже 1 раза в 3 месяца	Вручную
4	Замена фильтра сорбционной очистки	1 раз в 3 года	Вручную

---

Комплектность поставки

I. Технологический отсек телескопический с крышками

• Труба подводящая стальная Ду 200 L=250 — 1 шт.
• Труба отводящая стальная Ду 200 L=250 — 1 шт.
• Разделитель потока — 1 шт.
• Линия обешламливания, линия откачки: трубопроводы по отсекам (Трубы Ду=48) — 4 шт.
• Коллектор линии обешламливания — 1 шт.
• Кран шаровый 1 1/2" — 1 шт.

II. Сифон переливной в сборе

• Отвод Ду 160-90 град. Стальной — 2 шт.
• Труба Ду 160 L=550 — 2 шт.
• Труба Ду 160 L=1015 — 2 шт.
• Патрубок переходной, Ду 160 L=160 Стальной — 2 шт.
• Трубка дыхательная 1/2" — 1 шт.

III. Блоки сепараторы тонкослойного отстаивания

• Тонкослойный модуль (15 м²) — 1 шт.

IV. Коалисцентно-осаждающий блок

• Фигурный элемент блока с трехмерным распределением потока (30 м²) — 1 шт.

V. Фильтр тонкой сорбционной очистки из углеволокна в сборе

• Фильтрующий материал (1,2 м²) — 1 шт.

VI. Система электрообогрева (опция, по отдельному заказу)

• Шкаф управления ШУЭО-6.3-Т111Н-251210/12-ММ — 1 шт.
• Нагревательные кабели с комплектом монтажа — 1 комплект.

---

Гарантии и сертификация

• Гарантийный срок: 18 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев с момента изготовления при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
• Назначенный срок службы: 25 лет.
• Соответствие: ТР ТС 010/2011 «О безопасности машин и оборудования».
• Технические условия: ТУ 3689-002-85336246-2010.
• Все сварные швы испытаны капиллярным методом (керосин) — протечки отсутствуют.
• Гидроизоляционное покрытие нанесено в соответствии с требованиями СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии».

---
